地形を区分

このコマンドは、閉じた曲線を使って地形を2つに部分に分割し、その上にゾーンを生成します。新しく生成された分割サーフェスまたは領域は、地形の他の部分とは異なる色やマテリアルを適用することができます。

手順：

1. 地形を選択します。終わったらEnterキーを押すか、右クリックしてください。
2. 閉じた曲線を選択します。

区分された分割サーフェスが地形上に生成されます。

パラメータ

地形を区分のパラメータは、編集パネルのプロパティエリアまたはプロパティエクスプローラダイアログ＞入力データタブ＞地形を区分リストから編集できます。

• 制御点: 分割された領域の制御点を有効または無効にするオプションです。
• ゾーン：同じエリアにゾーンオブジェクトを生成します。このゾーン設定内容はlaZonify（ゾーニング）コマンドで作成したゾーンの設定と同じで、編集パネルの オブジェクト選択リストやプロパティエクスプローラダイアログ で分割サーフェスを選択した後、編集パネルのプロパティエリアやプロパティエクスプローラダイアログのゾーンタブから編集することができます。

分割サーフェスのマテリアル属性

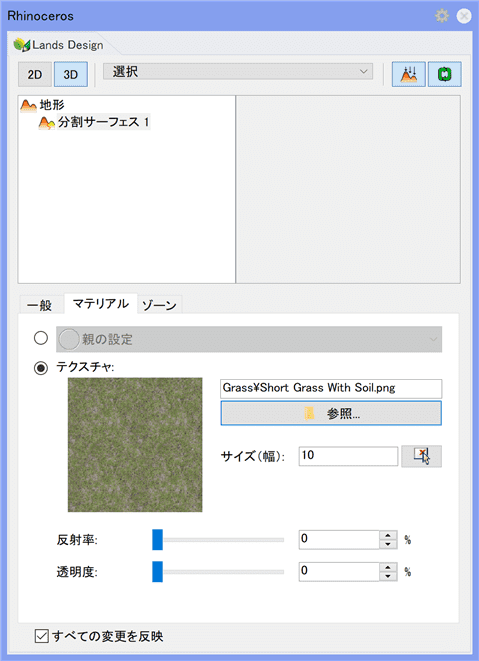

分割された領域の色とマテリアルは、デフォルトでは地形の属性を採用していますが、編集パネルのオブジェクト選択リストまたはプロパティエクスプローラダイアログで分割サーフェスを選択した後、プロパティエクスプローラダイアログや編集パネルのプロパティエリアにあるマテリアルタブから編集することができます。

制御点

地形を区分のコントロールポイントでは、分割された地形の輪郭を変更できます。これらの制御点は、地形を区分するために追加した閉じた曲線のものと同じです。さらに、分割サーフェス全体の位置を移動するための移動矢印があります。

これらの制御点は地形に組み込まれており、”制御点を表示”を有効にすると表示されます。

これらの制御点の表示は、編集パネルの地形編集エリア、または、プロパティエクスプローラダイアログの入力データタブで、地形を区分リストの下にある分割サーフェスを選択した後、無効にすることができます。
