散水装置（配列）

コマンドの場所
キーボード：
laSprinklerArray
アイコン：
散水装置（配列）左クリック
ツールバー：
ドキュメンテーションツールバーのかん水ツール
メニュー：
Lands Design > かん水システム > 散水装置（配列）

散水装置（配列）は、特定の範囲をカバーするように散水装置を配列します。配列する範囲は、ポリライン、スプライン、円など、任意のタイプの閉じた曲線で定義されます。

散水装置（配列）を配置

laSprinklerArrayコマンドを実行すると、散水装置(配列)を配置ダイアログボックスが表示されます。このダイアログでは、基本的なオプションが二つのタブに表示されています。

手順：

  1. 散水装置タブから散水装置に関するパラメータを、配列タブから配列に関するパラメータを指定します。OKをクリックしてダイアログを閉じます。
  2. モデル内の既存の曲線を選択して散水装置の範囲を定義するか、コマンドラインで別のオプションを選択します。
    • ポリライン：散水装置は、描画したポリラインの内部に配列されます。
    • スプライン：散水装置は、描画したスプラインの内部に配列されます。
    • 円：散水装置は、描画した円の内部に配列されます。最初のクリックで円の中心が決まり、2回目のクリックで半径が決まります。
    • 円弧：散水装置は、円弧のスプラインの内側に配列されます。最初のクリックで開始点が決まります。2回目のクリックで、円弧の中点が決まります。3回目の最後のクリックにより、円弧の終点が決まります。
    • 長方形：散水装置は、長方形の内部に配列されます。最初のクリックで長方形の1つの角を決定し、2回目のクリックで反対側の角を決定します。
  3. ENTER 、 ESCを押すか、右クリックしてコマンドを終了します。

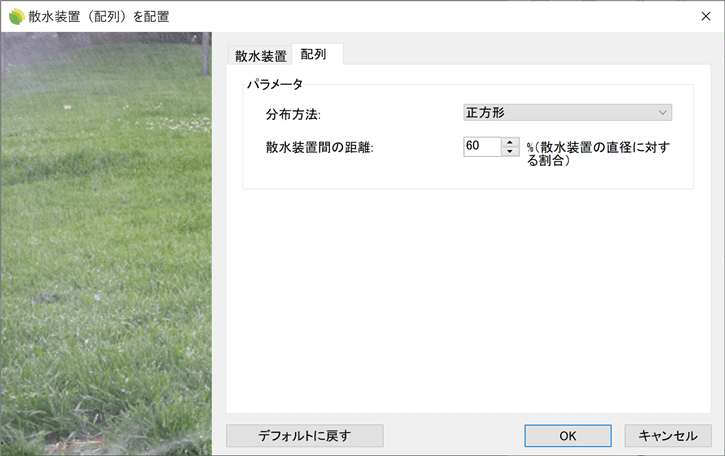

散水装置（配列）オブジェクトの配置ダイアログボックス
散水装置（配列）オブジェクトの配置ダイアログボックス
注意

散水装置（配列）は、グループ化されたオブジェクトとして構築されています。この場合、散水角度は自動でエリアを埋めるように設定されます。ただし、Ungroupコマンドでグループを解除することができます。この場合、個々の散水装置という扱いになり、「配列」機能は失われます。散水角度は個別に変更できるようになります。

制御点制御点

散水装置（配列）オブジェクトには、配列範囲を決めるために使用した曲線と同じ制御点があります。

さらに、配列した散水装置全体を移動するための移動矢印があります。

散水装置（配列）オブジェクトの制御点を有効にするには、PointsOnコマンドを実行し（またはF10キーを押す）、散水装置（配列）オブジェクトを選択します。制御点をオフにするには、 ESCボタンを押すか、PointsOffコマンドを実行します。

散水装置（配列）の制御点
散水装置（配列）の制御点

配置オプションとパラメータ

散水装置(配列)の配置オプションとパラメータはいくつかのタブに分かれており、さまざまなダイアログからアクセスできます。

一般タブと散水装置タブは散水装置オブジェクトと共通です。

配列

  • 分布方法: 散水装置は正方形または三角形に配置することができます。
  • 散水装置間の距離: 散水装置の直径に対するパーセント値で計算された距離。

オプションの編集

これらは、編集パネルの編集エリアで利用できる、散水装置（配列）オブジェクトの編集オプションです：

  • 更新 更新
  • 他のオブジェクトからプロパティをコピー
  • 高さ調整
  • 地形に調整を解除
  • 散水装置（配列）
    • 穴を追加:境界線から： 散水装置が配列されている範囲から、追加した境界線内の散水装置を除外するコマンド

散水装置（配列）の描画方法

散水装置（配列）は、散水装置を個別に配置した場合と同じ描画方法になります。
