散水装置

コマンドの場所

キーボード：

laSprinkler

アイコン：

左クリック

散水装置は、造園プロジェクトにおける散水設備に欠かせない要素です。

散水装置を配置する

laSprinklerコマンドを実行すると、散水装置を配置ダイアログボックスが表示されます。このダイアログでは、基本的なオプションが一つのタブに表示されています。

手順：

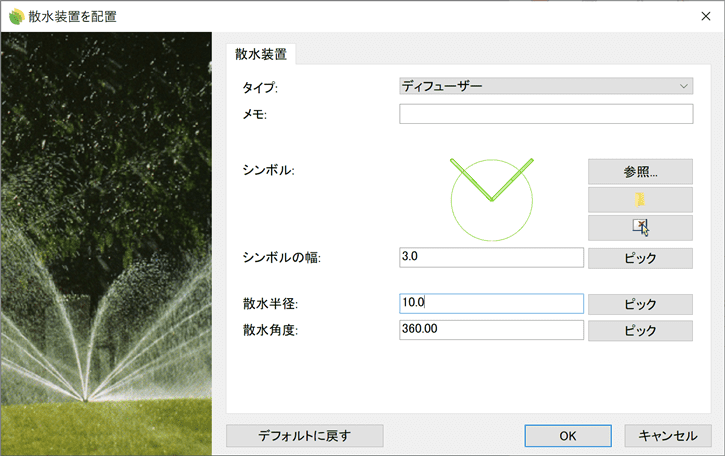

散水装置オブジェクトの配置ダイアログボックス

散水装置オブジェクトは、オブジェクトの中心に1つの制御点を持っています。

散水装置オブジェクトの制御点を有効にするには、PointsOnコマンドを実行（またはF10キーを押す）し、散水装置オブジェクトを選択します。制御点をオフにするには、 ESCボタンを押すか、PointsOffコマンドを実行します。

散水装置の制御点

散水装置オブジェクトの配置オプションとパラメータはいくつかのタブに分かれており、さまざまなダイアログからアクセスできます。

散水装置の一般属性：名前、色、レイヤ、透明度（簡易表示モードでのみ表示されます）。

タイプ：散水装置には4つのタイプがあります。
- 散水装置：散水装置は主に6m以上の範囲に設置します。つまり、圧力レベルや使用するノズルの種類にもよりますが、散水装置の前方6mのところで水を噴出することになります。
- ディフューザー：散水装置に似ていますが、より小型のものです。圧力や使用するノズルによって、2～5ｍの範囲で水を噴出します。主に狭い範囲の水やりに使われています。
- タービン: 細長い中規模の範囲への水やりに適しています。
- かん水ノズル：地面やマンホールにねじ込まれた水場です。
説明：パラメータに関するメモを追加する欄。
シンボル: 配置エリア内の散水装置ユニットを表現するための2次元シンボル。参照...ボタンをクリックすると、Lands Designライブラリやその他のディレクトリから2Dブロックを読み込むことができます。
シンボルの幅: 散水装置のシンボルの幅。
散水半径：散水装置の挿入位置を中心とした円の半径サイズ。
散水角度: この値は0～360ºの範囲で設定できます。散水装置配置点を中心とした円の一部または全部が、指定された角度に応じて描かれます。

これらは、編集パネルの編集エリアで利用できる、散水装置オブジェクトの編集オプションです：

散水装置は、2Dの参照ブロックとその周りの円で表現されます。Lands Designライブラリには、いくつかのブロックが用意されています。C:ProgramData\AsuniCAD\Lands\Rhinoceros (64-bit)\Blocks\Sprinklers\.

散水装置のカスタム表示を作成するには、空のドキュメントにカスタム図面を作成し、その中心点をドキュメントの原点座標に置きます。ファイルを任意の場所に保存します。
