配水管
左クリック
配水管は、造園プロジェクトにおける散水設備に不可欠な要素です。
配水管を配置
laPipeコマンドを実行すると、配水管を配置ダイアログボックスが表示されます。このダイアログでは、基本的なオプションが一つのタブに表示されています。
- 配水管: 配水管のパラメータ
手順：
- 配水管パラメータを選択します。OK をクリックしてダイアログを閉じます。
- コマンドラインで2つのオプションのいずれかを選択します。
- 新規: 引き続きコマンドラインで次のオプションのいずれかを選択して新しく配水管を作成します。
- 次の散水装置をピック：散水装置を選択すると、配水管は散水装置を通過するように作成され、その位置と連動します。よって、散水装置が移動すると、配水管の経路も更新されます。
- 点：ポリラインを描く際のように、モデル内に点をクリックして配水管を構築します。
- 元に戻す: 最後に指定された散水装置や配水管がパスに組み込まれていない状態に戻ります。
- 既存：モデル内の既存のポリラインをピックすると、配水管に変換されます。
- 新規: 引き続きコマンドラインで次のオプションのいずれかを選択して新しく配水管を作成します。
- ENTER 、 ESCを押すか、右クリックしてコマンドを終了します。

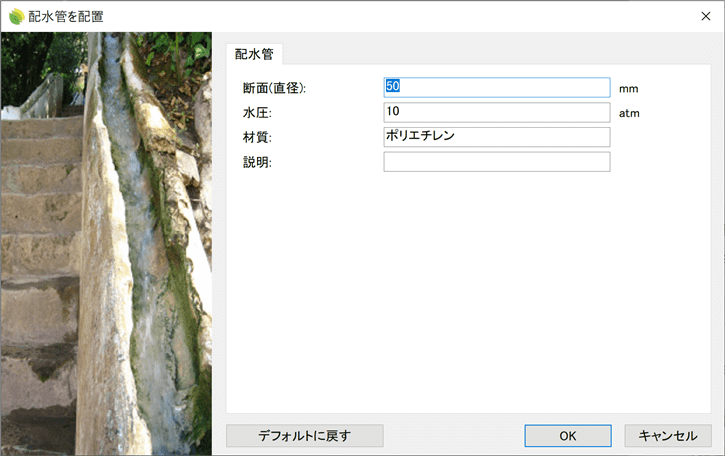

配水管オブジェクトの配置ダイアログボックス
制御点
配水管オブジェクトには、それらを生成するために使用した曲線と同じ制御点があります。
配水管オブジェクトの制御点を有効にするには、PointsOnコマンドを実行し（またはF10キーを押す）、配水管オブジェクトを選択します。制御点表示をオフにするには、 ESCを押すか、PointsOffコマンドを実行します。
配置オプションとパラメータ
配水管オブジェクトの配置オプションとパラメータはいくつかのタブに分かれており、さまざまなダイアログからアクセスできます。
- 配水管を配置ダイアログボックス（新規に配水管を配置する場合にのみ使用可）。
- Lands Design編集パネル＞配水管プロパティセクション。
- オブジェクトプロパティダイアログ
- プロパティエクスプローラダイアログ
一般
配水管の一般属性：名前、色、レイヤ、透明度（簡易表示モードでのみ表示されます）。
配水管
- 断面 (直径): 配水管の直径寸法。
- 水圧: 配管内の水圧をatmで表したもの。
- 材質: 配水管の材質を指定する欄。
- 説明：配水管に関するメモを追加する欄。
オプションの編集
これらは、編集パネルの編集エリアで利用できる、配水管オブジェクトの編集オプションです：
配水管の描画方法
配水管は、3D表示/2D表示に関わらず、2次元の線として表現されます。
