Tubazione

Dove posso trovare questo comando?
laTubazione
Icona:
Clic con il tasto sinistro su Tubazione
Barra degli strumenti: Documentazione di Lands
Comandi di irrigazione nella barra degli strumenti Documentazione

Le tubazioni sono elementi fondamentali dell'impianto di irrigazione di un progetto di paesaggismo.

Inserire una tubazione

Dopo aver eseguito il comando laTubazione, appare la finestra di dialogo relativa alla tubazione. Questa finestra mostra le opzioni di base in un singolo pannello.

Procedimento:

  1. Selezionare i parametri della tubazione. Fare clic su OK per chiudere la finestra di dialogo.
  2. Selezionare una delle due opzioni sulla linea di comando:
    • Nuova: crea una nuova tubazione scegliendo una di queste opzioni nella linea di comando:
      • Specificare aspersore: la tubazione verrà costruita passando attraverso il punto di inserimento di un aspersore e verrà collegata alla sua posizione. Se l'aspersore viene spostato, anche il percorso della tubazione viene aggiornato.
      • Punto: la tubazione verrà costruita definendo punti nel modello, come se fosse stata disegnata una polilinea.
      • Annulla: viene deselezionato l'ultimo aspersore o punto per il percorso della tubazione.
    • Esistente: verrà chiesto all'utente di selezionare una polilinea esistente nel modello, che verrà convertita in tubazione.
  3. Premere Invio o Esc oppure fare clic con il tasto destro del mouse per terminare il comando.

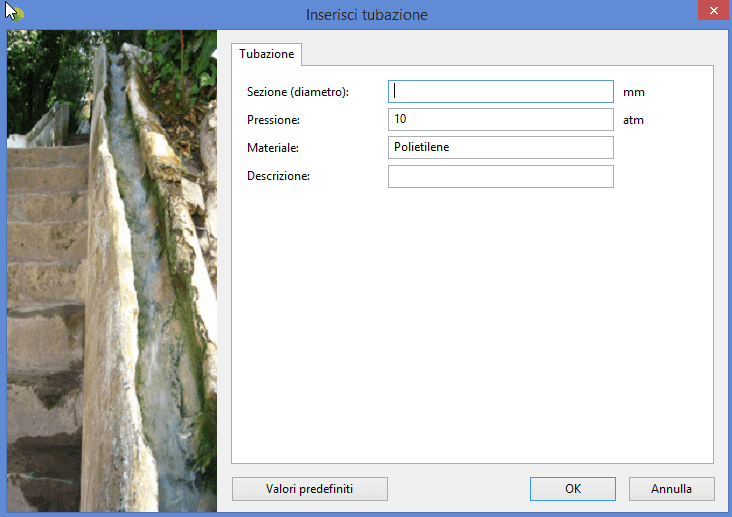

Finestra di dialogo di inserimento per l'oggetto tubazione.
Finestra di dialogo di inserimento per l'oggetto tubazione

Punti di controllo Punti di controllo

L'oggetto tubazione presenta gli stessi punti di controllo delle curve usate per crearli.

Per attivare i punti di controllo delle tubazioni, eseguire il comando PuntiOn (o premere F10) e selezionare l'oggetto tubazione. Per disattivare i punti di controllo, premere il tasto Esc o eseguire il comando PuntiOff.

Inserire opzioni e parametri.

Le opzioni e i parametri relativi all'inserimento dell'oggetto tubazione vengono divisi in vari pannelli e sono disponibili da diverse finestre di dialogo:

Generali

Attributi generali per l'oggetto Tubazione: Nome, Colore, Livello e Trasparenza (visibile solo nella modalità di visualizzazione concettuale).

Tubazione

  • Sezione (diametro): dimensioni del diametro delle tubazioni.
  • Pressione: pressione dell'acqua all'interno delle tubazioni, misurata in atm.
  • Materiale: campo per specificare il materiale delle tubazioni.
  • Descrizione: campo per aggiungere le note sulle tubazioni.

Opzioni di modifica.

Esistono opzioni di modifica per l'oggetto tubazione, disponibili nell'area di modifica del pannello di modifica:

Visualizzazione grafica delle tubazioni

Le tubazioni sono rappresentate come linee 2D sia nella modalità di rappresentazione 2D che 3D.
