Etikett

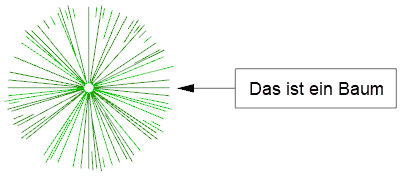

Der Befehl Etikett zeichnet einen Beschriftungspfeil und ein Etikett mit Text.

• Einfügen eines Etiketts
• Etikett-Kontrollpunkte
• Einfügeoptionen und -parameter
• Bearbeitungsoptionen
• Graphische Darstellung

Einfügen eines Etiketts

Vorgehen:

1. Wählen Sie die Spitze des Beschriftungspfeils.
2. Wählen Sie die Position des Etiketts.

Kontrollpunkte

Das Lands-Objekt verfügt über zwei Kontrollpunkte: einen auf der Pfeilspitze und einen weiteren im Zentrum des Etiketts.

Um die Etikett-Kontrollpunkte zu aktivieren, führen Sie den Befehl PunkteEin aus (oder drücken Sie F10) und wählen Sie das Etikett. Um die Punkte zu deaktivieren, drücken Sie ESC oder starten Sie den Befehl PunkteAus.

Parameter

Die Etikett-Einfügungsoptionen und -Parameter sind in unterschiedliche Reiter aufgeteilt und über verschiedene Dialoge abrufbar:

• Abschnitt der Etikett-Eigenschaften, im Lands-Design-Bearbeitungspanel.
• Objekteigenschaften-Dialog.
• Eigenschaftenexplorer-Dialog.

Allgemein

Allgemeine Attribute für das Etikett: Name, Farbe, Ebene und Transparenz (nur im Konzeptuellen Anzeigemodus zu sehen).

Etikett

Auf diesem Reiter sind die auf das Etikett bezogenen Parameter zu sehen.

• Form: Anzeigeoptionen für den Text im Etikett.
• Schriftart: Textattribute und -parameter.

Anmerkungspfeil

• Linie: Parameter der Linie des Anmerkungspfeils.
• Ende: Parameter der Spitze des Anmerkungspfeils.

Bearbeitungsoptionen

Dies sind die Bearbeitungsoptionen für das Etikett-Objekt, verfügbar im Bearbeitungsbereich des Bearbeitungsfensters:

• Eigenschaften von einem anderen Objekt kopieren.
• Anpassen
  • Erhöhung
  • Auf Nullhöhe
  • An Gelände
• Nicht an Gelände anpassen

Graphische Darstellung

Das Etikett-Objekt verfügt nur über eine 2D-Darstellung und ist mit jeglichem Anzeigemodus sichtbar.
