Rohrliste
Linksklick
Mit dem Befehl laRohrliste wird eine 2D-Tabelle mit der Information über die im Modell vorhandenen Rohre eingefügt.
Die Eigenschaften von Stadtmöbelblocklisten sind die gleichen wie bei sonstigen Auflistungsobjekt-Werkzeugen.
- Einsetzen einer Rohrliste
- Einfügeoptionen und -parameter
- Bearbeitungsoptionen
- Graphische Darstellung
Rohrliste
Rohrliste
Dies sind die Standardfelder für das Rohrliste-Objekt, verfügbar unter dem Element-(Rohr-)Listenreiter:
- Rohrsymbol: Listensymbol enthält die Darstellung eines kleinen Rohrs.
- Index: Rohr-Bezeichner (ID). Lands weist Rohren standardmäßig einen ID-Wert zu.
- Schnitt (Durchmesser): Rohrdurchmesser-Bemaßung.
- Druck: Wasserdruck innerhalb der Rohre, gemessen in atm.
- Material: Materialbeschreibung.
- Beschreibung: Im Rohrbeschreibungsfeld angezeigter Text.
- Laufende Meter: in laufenden Metern gemessene Rohrlänge.

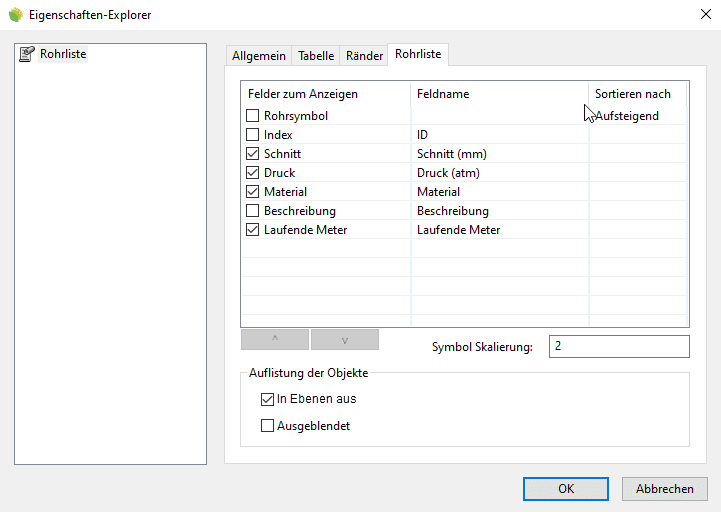

Reiter Rohrliste
