Sprinkler

Sprinkler sind wichtige Elemente der Bewässerungsanlage in einem Landschaftsprojekt.

• Einsetzen eines Sprinklers
• Kontrollpunkte
• Einfügeoptionen und -parameter
• Bearbeitungsoptionen
• Graphische Darstellung

Einsetzen eines Sprinklers

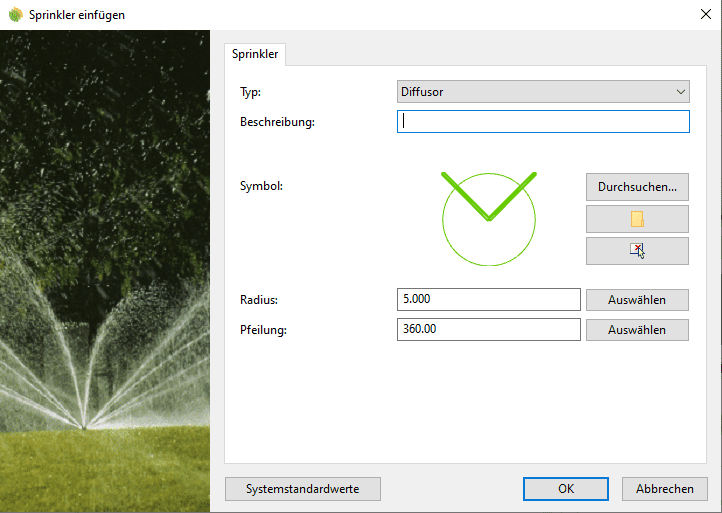

Durch Ausführen des Befehls laSprinkler wird der Einfügedialog für Sprinkler geöffnet. Dieser Dialog zeigt die grundlegenden Optionen auf einem einzigen Reiter an.

• Sprinkler: Sprinklerparameter.

Vorgehen:

1. Wählen Sie die Sprinkler-Parameter. Klicken Sie auf OK, um das Dialogfeld zu schließen.
2. Wählen Sie den Sprinkler-Einfügungspunkt, indem Sie mit der linken Maustaste auf den gewünschten Punkt klicken.
3. Bestimmen Sie die Sprinkler-Ausrichtung manuell mithilfe des Mauszeigers. Klicken Sie noch einmal, um einen neuen Sprinkler einzufügen, oder...
4. Beenden Sie den Befehl durch Drücken von Eingabe, Esc oder Klicken auf die rechte Maustaste.

Kontrollpunkte

Das Sprinklerobjekt hat einen einzigen Kontrollpunkt auf der Mitte des Objekts.

Um einen Sprinklerobjekt-Kontrollpunkt zu aktivieren, führen Sie den Befehl PunkteEin aus (oder drücken Sie F10) und wählen Sie das Sprinklerobjekt. Um seinen Punkt zu deaktivieren, drücken Sie ESC oder starten Sie den Befehl PunkteAus.

Einfügeoptionen und -parameter

Die Sprinklerobjekt-Einfügungsoptionen und -Parameter sind in unterschiedliche Reiter aufgeteilt und über verschiedene Dialoge abrufbar:

• Sprinkler-Einfügungsdialog (nur beim Einfügen neuer Sprinkler verfügbar).
• Abschnitt der Sprinkler-Eigenschaften, im Lands-Design-Bearbeitungspanel.
• Objekteigenschaften-Dialog.
• Eigenschaftenexplorer-Dialog.

Allgemein

Allgemeine Attribute für das Sprinklerobjekt: Name, Farbe, Ebene und Transparenz (nur im Konzeptuellen Anzeigemodus zu sehen).

Sprinkler

• Typ: Es gibt vier Sprinkler-Arten:
  • Sprinkler: die Sprinkler haben eine Reichweite von über 6 m, d.h. sie spritzen Wasser 6 Meter weit nach vorne, je nach Druckstufe oder Art der verwendeten Düse.
  • Diffusoren: Ähnlich wie Sprinkler, einfach kleiner. Sie spritzen Wasser zwischen 2 und 5 Meter weit, je nach Druck und verwendeter Düse. Sie werden verwendet, um engere Zonen zu bewässern.
  • Wasserturbinen: angemessen für lange und enge Flächen mittlerer Größe.
  • Bewässerungsdüsen: Unterirdischer Wasserpunkt
• Beschreibung: Der Verwendungszweck des Felds besteht darin, Anmerkungen über die Sprinkler hinzuzufügen.
• Symbol: 2D-Zeichung zur Darstellung der Sprinklereinheiten innerhalb des Anordnungsbereichs. Klicken Sie auf die Schaltfläche Durchsuchen..., um einen 2D-Block aus der Lands-Design-Bibliothek oder sonst einem Verzeichnis zu laden.
• Symbolbreite: Größe des Sprinklersymbols.
• Radius: Radiuswert des Kreises um den Sprinkler-Einfügungspunkt.
• Pfeilung: dieser Wert kann von 0 bis 360º betragen. Der Kreis um den Sprinkler-Einfügungspunkt wird teilweise oder ganz in Übereinstimmung mit dem gegebenen Winkel gezeichnet.

Bearbeitungsoptionen

Dies sind die Bearbeitungsoptionen für das Sprinklerobjekt, verfügbar im Bearbeitungsbereich des Bearbeitungsfensters:

• Aktualisieren
• Eigenschaften von einem anderen Objekt kopieren
• Anpassen
  • Erhöhung
  • Auf Nullhöhe
  • An Gelände
• Nicht an Gelände anpassen
• Sprinkler
  • Neu ausrichten: zum Ändern der Sprinklerrichtung.

Grafische Darstellung des Sprinklers

Die Sprinkler werden als 2D-Blockreferenzen und mit umfassendem Kreis dargestellt. In der Lands-Design-Bibliothek sind einige Blöcke verfügbar: C:\ProgramData\AsuniCAD\Lands\Rhinoceros (64-bit)\Blocks\Sprinklers\.

Zur Erzeugung einer benutzerdefinierten Darstellung für die grafischen Sprinklerdarstellungen, erzeugen Sie die personalisierte Zeichnung in einem leeren Dokument, bei Platzierung ihres mittleren Punkts auf den Dokument-Ursprungskoordinaten. Speichern Sie die Datei am gewünschten Ort.
